ระบบควบคุมการเข้าออก ESD สำหรับโรงงานอิเล็กทรอนิกส์
รายละเอียดสินค้า:
| สถานที่กำเนิด: | เซี่ยงไฮ้จีน |
| ชื่อแบรนด์: | herzesd |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 |
|---|---|
| ราคา: | CN¥20,993.70 |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
|
ข้อมูลรายละเอียด |
|||
| ชั่วโมงการทำงาน: | ไม่ จำกัด | การสื่อสาร: | ทีซีพี/ไอพี |
|---|---|---|---|
| สายรัดข้อมือ: | 100K ~100MΩ | ช่วงรองเท้า: | 100K~1GΩ |
| อะแดปเตอร์ภายนอก: | อะแดปเตอร์ไฟ AC/DC | แรงดันไฟฟ้าที่ใช้งาน: | กระแสตรง 12V ± 10%, ≥3.3A |
| ความยาวสายเคเบิล: | 1.5ม | อุณหภูมิในการทำงาน: | 21°C~30° สำหรับการทดสอบ 1 Gigohm/5°C~30° สำหรับขีดจำกัดการทดสอบอื่นๆ ทั้งหมด |
| มิติ: | 88*135*42 มม.(ยาว*กว้าง*สูง) | น้ำหนัก: | 1.1 กิโลกรัม |
| หน้าจอสัมผัส: | สี7นิ้ว | ซีพียู: | 32 บิต 4 คอร์ |
| ความเร็วของโปรเซสเซอร์: | 4X1กิกะเฮิร์ตซ์ | หน่วยความจำ: | DDR32G |
| พื้นที่จัดเก็บ: | อีเอ็มซี แฟลช 8G | ||
รายละเอียดสินค้า
รายละเอียดสินค้า

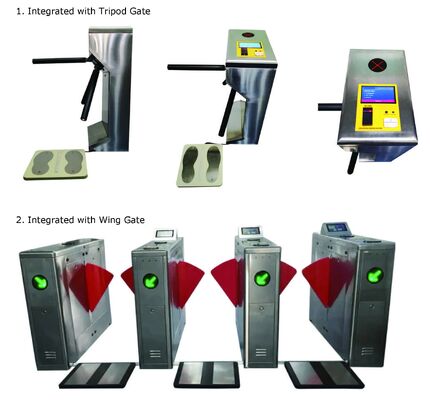

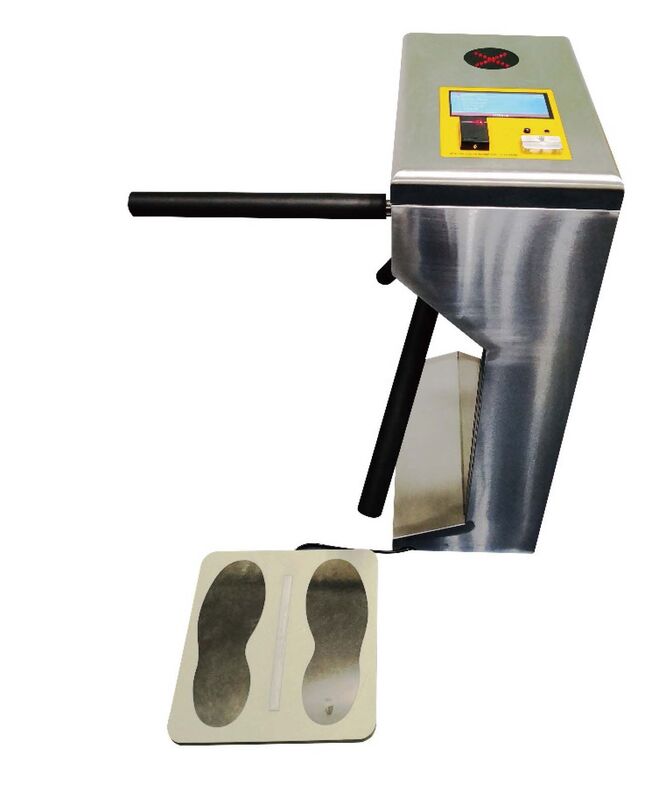

ระบบควบคุมการเข้าถึง HZ-6809 ESD ได้รับการออกแบบมาสำหรับการทดสอบรายการสายดินของบุคลากร ESD ที่รวดเร็ว บ่อยครั้ง และแม่นยำ การออกแบบที่เป็นเอกลักษณ์ของมันฝังเครื่องทดสอบ ESD, นาฬิกาคอมพิวเตอร์, จอแสดงผลหน้าจอสัมผัส, เครื่องอ่านการ์ด IC / ID หรือเครื่องสแกนบาร์โค้ด, โมดูลอีเธอร์เน็ต ฯลฯ ลงในตัวเครื่องสแตนเลสขนาดกะทัดรัด ระบบนี้สามารถทำงานร่วมกับประตูหมุนแบบขาตั้งกล้อง, ประตูสวิง, ประตูพับ, ล็อคอิเล็กทรอนิกส์ และห้องอาบน้ำอากาศ นอกจากนี้ยังสามารถให้การจัดการการทดสอบ ESD ขั้นพื้นฐาน หยุดผู้ปฏิบัติงานไม่ให้เข้า EPA โดยไม่มีการทดสอบ ESD ยิ่งไปกว่านั้น ผลการทดสอบจะถูกจัดเก็บทางอิเล็กทรอนิกส์ในระบบและดาวน์โหลดได้อย่างง่ายดายในฐานะการจัดการการเข้างาน ซึ่งมีหน้าที่ในการแยกแยะและตั้งค่าคำสั่งการเข้างานที่แตกต่างกัน มันจะจัดเก็บผลการทดสอบ 500,000 รายการโดยอัตโนมัติในขณะที่ซอฟต์แวร์ถูกปิดและพีซีออฟไลน์ เป็นไปตามข้อกำหนดของ ANSI/ESD S20.20 และ IEC 61340 ในสหรัฐอเมริกาและยุโรป
คุณสมบัติหลัก

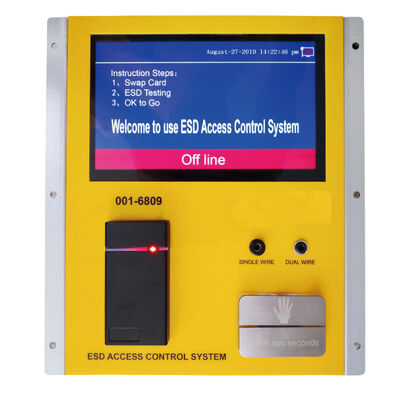

1. การสื่อสาร: TCP/IP 2. สร้างด้วยปุ่มทดสอบแบบโซลิดสเตต เพื่อเพิ่มอายุการใช้งานที่ยาวนานขึ้นของปุ่มทดสอบ 3. หน้าจอสัมผัส 7” แสดง: เวลา, วันที่, ตำแหน่ง, แผนก, รหัสพนักงาน, ชื่อ, กลุ่ม, รายการที่ทดสอบ และความต้านทานโดยละเอียดของสายรัดข้อมือ, รองเท้า, เสื้อผ้า ESD 4. การตั้งค่าสิทธิ์พื้นฐาน:
|
หมายเลขบทบาท
|
ชื่อบทบาท
|
วีไอพี
|
รองเท้า
|
สาย WS เดี่ยว
|
สาย WS คู่
|
เสื้อผ้า ESD
|
|
01
|
สาย WS เดี่ยว
|
1
|
1
|
0
|
1
|
1
|
|
02
|
สาย WS คู่
|
1
|
1
|
1
|
0
|
1
|
|
03
|
WS เดี่ยว + รองเท้า
|
1
|
0
|
0
|
1
|
1
|
|
04
|
WS คู่ + รองเท้า
|
1
|
0
|
1
|
0
|
1
|
|
05
|
รองเท้า ESD
|
1
|
0
|
1
|
1
|
1
|
|
06
|
เสื้อผ้า ESD
|
1
|
1
|
0
|
1
|
0
|
|
07
|
เสื้อผ้า ESD + รองเท้า
|
1
|
0
|
1
|
1
|
0
|
|
08
|
วีไอพี
|
0
|
1
|
1
|
1
|
1
|
5. หลังจากรูดบัตร (หรือบาร์โค้ด) ระบบจะรีเซ็ตโดยอัตโนมัติหากไม่ผ่านภายในเวลาที่จำกัด 6. ขั้นตอนการทดสอบ ESD 1.) รูดบัตรเพื่อให้แน่ใจว่าได้รับอนุญาตตามกฎหมายของบัตรหรือบาร์โค้ด (ลายนิ้วมือ / ลายฝ่ามือ / การจดจำใบหน้าสามารถเป็นหนึ่งในวิธีในการให้สิทธิ์ตามกฎหมายได้) 2.) ในการเริ่มการทดสอบ ให้ใช้นิ้วของคุณเชื่อมต่อหน้าสัมผัสโลหะด้านบนและด้านล่างของสวิตช์ทดสอบ กดนิ้วของคุณค้างไว้จนกว่าผลการทดสอบจะปรากฏบนหน้าจอสัมผัส 3.) ห้ามสัมผัสโลหะอื่นๆ ในขณะทำการทดสอบ เนื่องจากจะส่งผลต่อผลลัพธ์ของคุณ 4.) ผลการทดสอบ ESD: ลูกศรสีเขียวพร้อมเสียงประกาศหมายถึง การทดสอบผ่าน ลูกศรสีแดงพร้อมคำแนะนำด้วยเสียงและแสงหมายถึง การทดสอบล้มเหลว หมายเหตุ: เมื่อทำการทดสอบรองเท้า ตรวจสอบให้แน่ใจว่าได้วางเท้าทั้งสองข้างบนแผ่นรองเท้าคู่ (หนึ่งเท้าต่อแผ่น) รักษาแผ่นรองเท้าให้สะอาดด้วยแอลกอฮอล์ไอโซโพรพิล 99% เมื่อใช้ขีดจำกัดการทดสอบสูง 1 Gigohm แผ่นรองเท้าที่สกปรกอาจทำให้เกิดการผ่านที่ผิดพลาด เมื่อทำการทดสอบสายรัดข้อมือ ตรวจสอบให้แน่ใจว่าได้เสียบสายรัดข้อมือเข้ากับแจ็คของเครื่องทดสอบจนสุด
คุณสมบัติของฮาร์ดแวร์
* จอแสดงผลหน้าจอสัมผัสสี 7 นิ้ว * การทดสอบสายรัดข้อมือแบบสายเดี่ยวและสายคู่ การทดสอบสายรัดส้นเท้าและรองเท้า ESD * เครื่องอ่านการ์ด IC (ID) (หรือเครื่องสแกนบาร์โค้ดในตัว) * โมดูลอีเธอร์เน็ตสำหรับการสื่อสารเครือข่าย * แผ่นรองเท้าคู่สำหรับการทดสอบรองเท้าอิสระ * การทดสอบ 27VDC
CPU ของอุปกรณ์เป็นโปรเซสเซอร์ 4 คอร์ 32 บิตที่มีความถี่หลัก 4X1GHZ และ DDR3 2G EMMC FLASH 8G ซึ่งรองรับอุปกรณ์เข้าถึงอินเทอร์เฟซหน้าจอที่หลากหลาย เพื่อตอบสนองความต้องการของการพัฒนาองค์กรด้วยความเร็วสูง ส่วนควบคุมมีอินเทอร์เฟซการพัฒนาจำนวนมาก อินเทอร์เฟซ USB สี่บิต 2 RS485, 2 232 และอินเทอร์เฟซความละเอียดสูง HIDM สามารถจัดเก็บสิทธิ์การ์ด ID / IC ได้ 300,000 รายการ ในขณะเดียวกัน เครื่องทดสอบยังสามารถจัดเก็บบันทึกการทดสอบได้ 500,000 รายการเมื่อออฟไลน์
|
รายการ
|
ค่า
|
|
แหล่งกำเนิดสินค้า
|
เซี่ยงไฮ้, จีน
|
|
ชื่อแบรนด์
|
Herzesd
|
|
เวลาทำการ
|
ไม่จำกัด
|
|
การสื่อสาร
|
TCP/IP
|
|
ช่วงการทดสอบสำหรับสายรัดข้อมือ
|
100K ~100MΩ
|
|
ช่วงการทดสอบสำหรับรองเท้า
|
100K~1GΩ
|
|
อะแดปเตอร์ภายนอก
|
อะแดปเตอร์แปลงไฟ AC/DC
|
|
แรงดันไฟฟ้าในการทำงาน
|
DC 12V±10%,≥3.3A
|
|
ความยาวสายเคเบิล
|
1.5m
|
|
อุณหภูมิในการทำงาน
|
21℃~30℃ สำหรับการทดสอบ 1 Gigohm / 5℃~30℃ สำหรับขีดจำกัดการทดสอบอื่นๆ ทั้งหมด
|
|
ขนาด
|
88*135*42mm(L*W*H)
|
|
น้ำหนัก
|
1.1kg
|
1 ทำไมคุณต้องมีการป้องกัน ESD สำหรับสายการผลิตของคุณ?ESD (Electrostatic Discharge) เป็นเอฟเฟกต์ที่เราทุกคนอาจประสบเมื่อถอดเสื้อผ้าออก แต่การสะสมไฟฟ้าสถิตและการปล่อยประจุเมื่อทำงานกับอุปกรณ์อิเล็กทรอนิกส์อาจทำให้เกิดความเสียหายต่อส่วนประกอบและความล้มเหลวแฝงของแผงวงจรพิมพ์ ก่อนซื้อหรือใช้งานผลิตภัณฑ์ ESD Safe จำเป็นต้องใช้ขั้นตอน ESD Safe ตามมาตรฐาน ESD IEC 61340 หรือ ANSI S2020 ซึ่งเป็นรากฐานของการทำงานป้องกัน ESD และการรับประกันคุณภาพที่มากขึ้น 2 สิ่งที่เรานำเสนอ?
แพ็คเกจ ESD: ถุงป้องกัน, โฟม EVA, โฟม PU, โฟม IXPE, กล่องลูกฟูก PP, เทป, ตุ่ม, พาเลท, กล่องใส่ถังขยะ, ถาด ESD Mats: เสื่อโต๊ะ, เสื่อปูพื้น, เสื่อป้องกันความเมื่อยล้า, กระเบื้อง PVC ESD SMT Circulation: ชั้นวางนิตยสาร, ชั้นวางหมุนเวียน PCB, ชั้นวางม้วน, รถเข็น, ชั้นวางลวดเก็บของ, รถเข็นชั้นวางลวด การต่อสายดิน: สายรัดข้อมือ ESD, ตัวต่อสายดิน, ปลั๊ก ESD Apparel: เสื้อคลุม, แจ็คเก็ต, รองเท้า, บูท, หมวก, ถุงมือ เครื่องมือ ESD: แปรง, แหนบ, อุปกรณ์สำนักงาน, อุปกรณ์ทดสอบ ESD ฯลฯ...
3 ทำไมคุณถึงเลือก HerzESD? HerzESD มุ่งมั่นที่จะให้บริการลูกค้าของเราได้ดียิ่งขึ้นโดยการเสนอคำตอบที่ถูกต้องและชัดเจน เราพยายามทำเช่นนั้น แม้ว่าการแจ้งให้ลูกค้าของเราทราบดีขึ้น หมายถึงการขัดแย้งกับความคิดเห็นที่ได้รับการยอมรับมากขึ้นแต่บางครั้งก็มีข้อบกพร่องในตลาด ที่ HerzESD เราภูมิใจในการรับรองเฉพาะโซลูชัน ESD ที่ถูกต้องเท่านั้น ในการดำเนินวิสัยทัศน์นี้ต่อไป เราต้องการผู้ผลิตและซัพพลายเออร์ ESD ที่เชื่อถือได้ ซึ่งเราสามารถพึ่งพาได้เสมอ HerzESD เป็นพันธมิตรที่แข็งแกร่ง และร่วมกับพันธมิตรระดับนานาชาติของเรา เรายังคงแข็งแกร่งและตื่นตัวในเรื่องของการปรับปรุงที่เป็นไปได้หรือโซลูชันใหม่ในการจัดการและควบคุมไฟฟ้าสถิต
