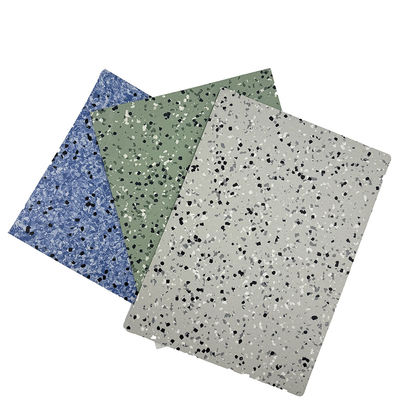

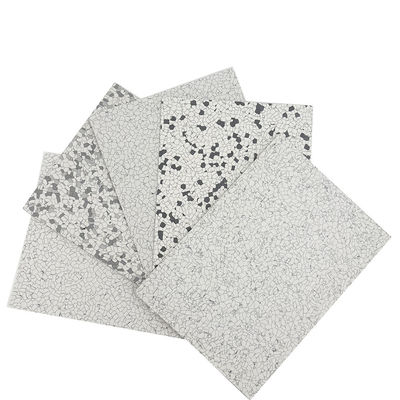

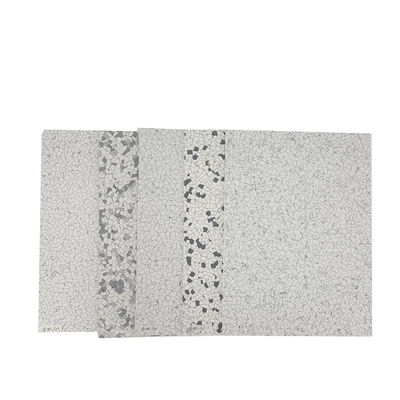

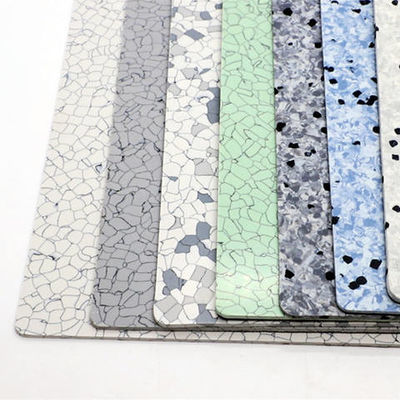

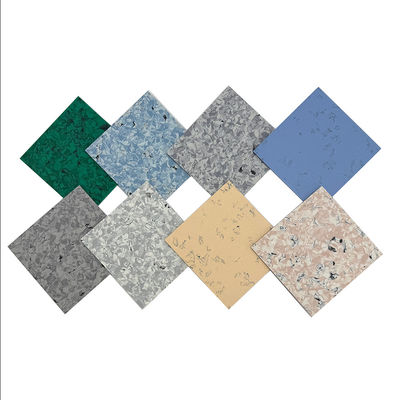

แผ่นยางกันไฟฟ้าสถิต ESD ที่ให้การควบคุมการคายประจุไฟฟ้าสถิตและเป็นโซลูชันพื้นผิวที่สะดวกสบายสำหรับเวิร์คสเตชัน

พื้นไวนิล ESD ถูกนำมาใช้อย่างแพร่หลายในห้องคลีนรูม, โรงงานผลิตและประกอบผลิตภัณฑ์อิเล็กทรอนิกส์, โรงพยาบาล, ศูนย์ข้อมูลและห้องคอมพิวเตอร์, และพื้นที่อื่นๆ ที่ต้องการสภาพแวดล้อมที่ป้องกันไฟฟ้าสถิต พื้นไวนิล ESD มีสองประเภท: กระเบื้อง ESD และแผ่น ESD ทั้งกระเบื้องและแผ่นมีโครงสร้างที่เป็นเนื้อเดียวกัน โดยมีความต้านทานไฟฟ้าที่ตรงตามข้อกำหนดทั้งแบบนำไฟฟ้า (10^4-10^6 โอห์ม) และแบบกระจายไฟฟ้าสถิต (10^6-10^9 โอห์ม)

ในกระบวนการผลิต กระเบื้องปูพื้น ESD จะถูกโหลดด้วยองค์ประกอบนำไฟฟ้า เช่น คาร์บอน กราไฟต์ หรืออนุภาคที่เคลือบด้วยโลหะ ซึ่งให้การนำไฟฟ้า เมื่อพื้นมีประจุไฟฟ้า องค์ประกอบนำไฟฟ้าเหล่านี้จะทำหน้าที่เป็นโซ่ไฟฟ้า นำไฟฟ้าจากพื้นผิวผ่านความหนาทั้งหมด

พื้นควบคุมไฟฟ้าสถิตจะถูกติดตั้งบนวัสดุปูรองที่นำไฟฟ้า เช่น แผ่นทองแดงนำไฟฟ้า หรือกาวที่โหลดคาร์บอน วัสดุปูรองจะสร้างระนาบกราวด์นำไฟฟ้าที่รวมกระเบื้องที่ติดตั้งต่อเนื่องทั้งหมดในห้องเข้าด้วยกัน

แถบกราวด์ทองแดงที่ติดอยู่กับวัสดุปูรอง จะเชื่อมต่อกับเต้ารับไฟฟ้าหรือกราวด์ดิน เช่น คานเหล็กรูปตัวไอ หรือแท่งกราวด์ การเชื่อมต่อทางไฟฟ้านี้ช่วยให้ไฟฟ้าสถิตครบวงจรและไหลลงสู่กราวด์ได้อย่างปลอดภัย

ไฟฟ้าสถิตที่เกิดขึ้นเมื่อคนเดินบนพื้น ESD จะไหลในอัตราที่ควบคุมได้ผ่านองค์ประกอบนำไฟฟ้าในพื้น ผ่านวัสดุปูรอง ไปยังแถบทองแดง สู่กราวด์ แทนที่จะอยู่บนพื้นผิวของพื้น หรือเคลื่อนที่ผ่านมนุษย์ไปยังสิ่งที่พวกเขาสัมผัส ไฟฟ้าสถิตจะถูกดึงลงสู่กราวด์ ซึ่งจะไม่ก่อให้เกิดความเสียหายอีกต่อไป

1. ทำไม ESD (การคายประจุไฟฟ้าสถิต) จึงเป็นปัญหา?
ส่วนประกอบอิเล็กทรอนิกส์มีชิ้นส่วนไมโครอิเล็กทรอนิกส์ที่ไวต่อการเปลี่ยนแปลงกระแสไฟฟ้าเพียงเล็กน้อย พวกมันอาจเสียหายจากการคายประจุไฟฟ้าสถิตเพียง 20 โวลต์ ซึ่งต่ำกว่าเกณฑ์การรับรู้ของมนุษย์ (3,500 โวลต์) สิ่งนี้อาจทำให้ข้อมูลในอุปกรณ์ที่ละเอียดอ่อนที่ใช้ในโรงพยาบาล ศูนย์ข้อมูล และโรงงานผลิตเสียหายหรือถูกทำลายได้

2. ทำไมจึงจำเป็นต้องใช้พื้นควบคุมไฟฟ้าสถิต?
เมื่อเราเดินบนพื้นบางประเภท แรงเสียดทานจะสร้างประจุไฟฟ้าสถิตที่คงอยู่บนร่างกายของเราจนกว่าเราจะสัมผัสสิ่งใดสิ่งหนึ่ง ทำให้เกิดการคายประจุไฟฟ้าสถิต (ESD) ในสถานที่ทำงานที่มีอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อน การคายประจุนี้อาจทำให้อุปกรณ์เสียหายได้ พื้นป้องกันไฟฟ้าสถิตจึงมีความสำคัญอย่างยิ่งในการป้องกันเหตุการณ์ ESD ที่ก่อให้เกิดความเสียหายเหล่านี้
